XY6853A 5G安卓智能核心板（MT6853 天璣720平臺）

CPU：MediaTek MT6853 天璣720 架構：2X ARM Cortex-A76 up to 2.0GHz + 6X ARM Cortex-A55 up to 2.0GHz 操作系統：Android 11.0 內存 : 4GB+64GB/6GB+128GB 顯示屏：支持FHD+（1080X2520）攝像頭： 6400萬網絡支持：2G/3G/4G/5G全網通無線連接：WiFi/Bluetooth/GPS/Beidou NPU: 1T算力

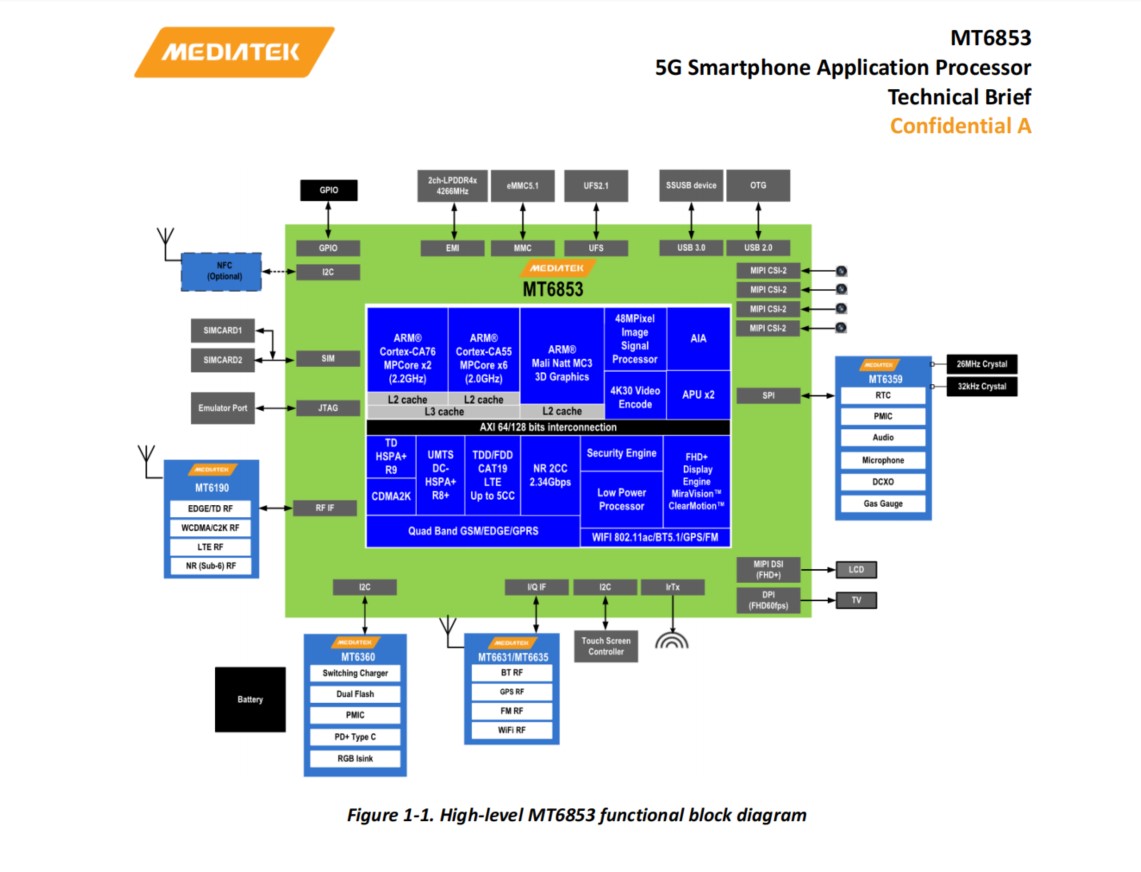

產品介紹

XY6853A 是一款基于 MTK 的 MT6853(聯發科技天璣 720 )平臺、工業級高性能、可運行 android 11.0操作系統的 5G AI 智能模塊 , 支持 NR-SA/NR-NSA/LTE-FDD(CAT-18)/LTE-TDD(CAT-18)/WCDMA/TDSCDMA/EVDO/CDMA/GSM 等多種制式；支持 WiFi 5 802.11 a/b/g/n/ac，BT v2.1+EDR，3.0+HS,v4.1+HS,V5.1,支持 Beidou（北斗）,Galileo,Glonass,GPS,QZSS 多種制式衛星定位；擁有多個音頻、視頻輸入輸出接口和豐富的 GPIO 接口。


類型	頻段
NR-SA	N1/N41/N77/N78/N79
NR-NSA	N78+B1/B3/B5/B8,N79+B3/B39,N41+B3/B39
LTE-FDD	B1/B3/B5/B8
LTE-TDD	B34/B38/B39/B40/B41
WCDMA	B1/B5/B8
TD-SCDMA	B34/B39
EVDO/CDMA	BC0
GSM	B3/B5/B8
DL CCA	B1/B3/B38/B39/B40/B41
DL NCCA	B3/B40/B41
Inter CA	B1+B3 B3+B5 B1+B5 B39+B41
UL CCA	B3/B38/B39/B40/B41
WiFi 802.11a/b/g/n/ac	2400～2483.5MHz/5725～5850MHz/5925MHz
BT V2.1+EDR，3.0+HS,V4.2+HS，BT5.1	2400～2483.5MHz
GNSS	Beidou（北斗）,Galileo,Glonass,GPS,QZSS

*注：頻段以具體出貨為準。

MT6853 是貼片式模塊，共有 184LCC+237LGA 管腳。尺寸僅有 50.0mm × 50.0mm ×2.65mm，可以通過焊盤內嵌于各類 M2M 產品應用中，非常適合開發車載電腦、多媒體終端、智能家居、物聯網終端等移動設備。

備注

1.DL CCA: Downlink Intra-band Contiguous Carrier Aggregation 下行帶內連續載波聚合

2.DL NCCA: Downlink Intra-band No-Contiguous Carrier Aggregation 下行帶內非連續載波聚合

3.Inter CA: Inter band Carrier Aggregation 帶間載波聚合

4.UL CCA: Uplink Intra-band Contiguous Carrier Aggregation 上行帶內連續載波聚合

2主要性能

Process	7nm
應用處理器	2xCortex-A76up to 2.0GHz + 6xCortex-A55 up to 2.0GHz
GPU	Arm Mali-G57 MC3 Open CL 2.2
攝像頭接口	4xMIPI CSI（4 Data lanes）64MP @ 30fps
video decode	4K 30fps H.264/H.265/VP9
video encode	4K 30fps H.264/H.265
LCM 接口	MIPI DSI（4 Data lanes）最高分辨率支持 FHD+ (1080x2520@90Hz)
AI Accelerator	Up to 1TOPs(每秒 1 萬億次運算)

其他性能參數

性能	說明
調制解調處理器	2MDSPRVSS處理器 ARM最高頻率416MHz
供電	VBAT供電電壓范圍：3.5V~4.35V典型供電電壓：4.2V
發射功率	Class4(33dBm±2Db)forGSM850/GSM900 Class1(30dBm±2Db)forDCS1800/PCS1900 ClassE2(27dBm±3Db)forEGSM900/GSM8508PSK ClassE2(26dBm±3Db)forDCS1800/PCS19008PSK Class3(24dBm+l/-3Db)forWCDMAbands Class3(24dBm+l/-3Db)forCDMABCO Class3(24dBm+l/-3Db)forTD-SCDMAB34/B39 Class3(23dBm±2.7Db)forLTEFDDbands Class3(23dBm±2.7Db)forLTETDDbands Class3(23dBm±2.7Db)forNRSAbands Class3(23dBm±2.7Db)forNRNSAbands
NR特性	支持3GPPR153.5GbpsDL/775MbpsUL 支持5-100MHz射頻帶寬支持下行4x4MIM0,上行2x2MIM0 SA:Max2.3Gbps(DL),625Mbps(UL) NSA:Max3.5Gbps(DL),775Mbps(UL)
LTE特性	支持3GPPRllLTECAT-18DL/CAT-13UL 支持1.4-20MHz射頻帶寬支持下行4x4MIM0 FDD:Max1.2Gbps(DL),150Mbps(UL) TDD:Max1.2Gbps(DL),150Mbps(UL)
WCDMA特性	支持3GPPR9DC-HSPA+ 支持16-QAM,64-QAMandQPSKmodulation 3GPPR6HSUPA:Max11.5Mbps(UL) 3GPPR8DC-HSPA+:Max42.2Mbps(DL)
TD-SC漩A特性	支持3GPPR81.28TDD TD-HSDPA:MAX2.8Mbps(DL) TD-HSUPA:MAX2.2Mbps(UL)
CDMA特性	Max3.1Mbps(DL),1.8Mbps(UL)
GSM/GPRS/EDGE特性	GPRS：支持GPRSmulti-slotclass12 編碼格式：CS-1,CS-2,CS-3和CS-4 每幀最大4個Rx時隙
GSM/GPRS/EDGE特性	EDGE：支持EDGEmulti-slotclass12 支持GMSK和8PSK 編碼格式：CS1-4和MCS1-9
WLAN特性	2.4GHz/5GHz雙頻段，支持802.lla/b/g/n/ac,支持AP模式
Bluetooth特性	BTv2.1+EDR,3.0+HS,v4.1+HS,V5.1(LowEnergy)
衛星定位	Beidou,Galileo,Glonass,GPS,QZSS
EMMC/UFS	最高支持UFS2.1,256GByte;
DDR	最高支持12GByte@2channels16bitxLPDDR4X4266MHz
短消息(SMS)	Text與PDU模式
短消息(SMS)	點到點MO和MTSMS廣播SMS存儲：默認SIM
AT命令	不支持
音頻接口	音頻輸入：4組模擬麥克風輸入1路作為耳機MIC輸入，一路主MIC,Voicewakeup,另外兩路降噪 MIC音頻輸出：AB類立體聲耳機輸出AB類差分聽筒輸出AB類差分輸出給外部音頻功放
USB接口	支持USB3.0Device模式，數據傳輸速率最大5.OGbps，用于軟件調試和軟件升級等支持USB2.0OTG
USIM卡接口	2組USIM卡接口，支持USIM/SIM卡：1.8V和3V支持雙卡雙待
SDIO接口	支持SD/SDHC/MS/MSPR0/MMC/SDI02.0or3.04bitSDIO,8bitSDIO 支持熱插拔
I2C接口	8組I2C,最高速率至400K,當使用I2C的DMA時最高速度可以達到3.4Mbps,用于TP、Camera>Sensor等外設
SPI接口	3組SPI接口，最高速率至27Mbit/s,支持DMAmode。
ADC接口	四路，用于通用12bitADC,Inputrange=0.05~l.45V
天線接口	7個RF天線、WIFI/BT天線、GNSS天線、FMRX天線接口
物理特征	尺寸：50±0.15×50±0.15×2.8±0.2mm 接口：184LCC+169LGA 翹曲度：<0.3mm 重量：10.9g
溫度范圍	正常工作溫度：-20°C～+70°C 極限工作溫度：-25°C和+80°C1) 存儲溫度：-40°C～+85°C
軟件升級	通過USB
RoHS	符合RoHS標準

4.應用接口

4.1概述

MT6853模塊共有 184LCC+169LGA SMT 焊盤。以下章節詳細闡述了模塊各組接口的功能：

電源供電

VRTC 接口

LCM 接口

TP 接口

攝像頭接口

音頻接口

USB 接口

USIM 接口

UART 接口

SDIO 接口

I2C 接口

SPI 接口

ADC 接

4.2 管腳分配（見參考原理圖 PCB）

4.3管腳描述

IO 參數定義

類型	描述
IO	輸入/輸出
DI	數字輸入
DO	數字輸出
PI	電源輸入
PO	電源輸出
AI	模擬輸入
AO	模擬輸出
OD	漏極開路

MT6853模塊的管腳功能及電氣特性描述如下表所示：

電源
管腳名稱管腳號 I/O 描述 DC特性備注
VBAT	161 , 162, 163	PI	模塊基帶電源	Vmax=4. 35V Vmin=3. 5V Vnorm=4. 2V	電源必須能夠提供達3A的電流，建議外部加齊納二極管(5.lV/500mW)和 TVS 管(2800W4. 5V)作浪涌保護。
VBAT	161 , 162, 163	PI	模塊基帶電源	Vmax=4. 35V Vmin=3. 5V Vnorm=4. 2V
VMIPLFE	67	PO	輸出1.8V	Vnorm=l.8V IOmax=200mA	外部射頻MIPI器件專用電源
VBATS.GND	166	AV	Fuel gaugevoltage detection		電池電壓檢測PIN, LAYOTU時需要差分包地，不能受到干擾
VBATS.GND	166	AV	Fuel gaugevoltage detection
VBATS	164	AV	Fuel gaugevoltage detection
VFE28_PMU	J12	PO	輸出2.8V	Vnoi*m=2.8V IOmax=200mA	外部射頻開關專用電源。
CS_N	165	Al	Fuel gauge ADCinput		電量:計的檢測PIN, LAYOUT時需要差分包地，不能受到干擾。
CS_P	166	Al	Fuel gauge ADC input		電量:計的檢測PIN, LAYOUT時需要差分包地，不能受到干擾。
BAT ON	167	Al	電池檢測口		電池溫度檢測
SYSRSTB	H13	DI	系統復位		不用則需要懸空，拉低電平系統立即復位并關閉。
VRTC	5	PI/PO	RTC 接口	V0max=2. 8V VBAT無連接時： VI=2. 0V~3. 25V Iin max=130uA	可對外充電(2.8V 2mA). 不用則懸空，接后備電池時需串聯1.5K電阻。
VI018_PMU	153	PO	輸出1.8V	Vnorm=l.8V IOmax=600mA	提供外部接口電源，使用時需要外部并聯2. 2uF~4. 7uF

					電容，不用則懸空
VIO28_PMU	156	PO	輸出 2.8V	Vnorm=2.8V IOmax=200mA	提供外部接口電源，使用時需要外部并聯 2.2uF~4.7uF 電容，不用則懸空
VMCH_PMU	125	PO	SD 卡供電電源	Vnorm=3.0/3.3V IOmax=800mA
GND	59/61/64/66/74/ 101/103/106/108 45/155/158/159/ /A5/A6/A7/A8/A9 3/B6/B7/B8/B9/B /C11/C12/C13/D1 10/D11/D12/D13/ 4/F5/F6/F7/F10/F 4/G9/G10/G11/G 9/N10/N11/N12/ N13/M8/M9/M10 L7/L8/L9/L10/L11 9/K10/K11/K12/K H7		DO	UART0 發送數據	VOLmax=0.45V VOHmin=1.35V	1.8V 電源域不用則懸空
URXD0	H6	DI	UART1 發送數據	VILmax=0.63V VIHmin=1.17V	1.8V 電源域不用則懸空
UTXD1	<span font-size:10.5pt;"="">G6	DO	UART1 接收數據	VOLmax=0.25V	1.8V 電源域

SDIO/SD 卡接口

管腳名稱

管腳號

I/O

描述

DC 特性

備注

MSDC1_CLK

122

SDIO

CLK

For 1.8V SD 卡: VOLmax=0.45V VOHmin=1.4V

For 2.95V SD 卡:

VOLmax=0.37V VOHmin=2.2V

MSDC1_CMD

121

SDIO

CMD

For 1.8V SD 卡: VILmax=0.58V VIHmin=1.27V VOLmax=0.45V VOHmin=1.4V

For 2.95V SD 卡: VILmax=0.73V VIHmin=1.84V VOLmax=0.37V

VOHmin=2.2V

MSDC1_DAT0

123

SDIO

DATA0

For 1.8V SD 卡: VILmax=0.58V VIHmin=1.27V VOLmax=0.45V VOHmin=1.4V

For 2.95V SD 卡: VILmax=0.73V VIHmin=1.84V VOLmax=0.37V

VOHmin=2.2V

MSDC1_DAT1

124

SDIO

DATA1

MSDC1_DAT2

119

SDIO

DATA2

MSDC1_DAT3

120

SDIO

DATA3

SD_DET (EINT6)

專用中斷口

118

SD 卡檢測信號

VILmax=0.63V VIHmin=1.17V

SD 卡插入檢測信號，低電平有效，

不用可懸空

觸摸屏接口
管腳名稱	管腳號	I/O	描述	DC 特性	備注
TP_INT (EINT14)	73	DI	觸摸屏中斷信號	VILmax=0.63V VIHmin=1.17V	1.8V 電源域
TP_RST (GPIO15)	72	DO	觸摸屏復位信號	VOLmax=0.45V VOHmin=1.35V	1.8V 電源域低電平復位
TP_I2C_SCL (SCL0)	109	DO	觸摸屏 I2C 時鐘		1.8V 電源域內部已有上拉
TP_I2C_SDA (SDA0)	110	DI	觸摸屏 I2C 數據		1.8V 電源域內部已有上拉
VTP_PMU	100	PO	觸摸屏供電	輸出 2.8V	Vnorm=2.8V

按鍵接口

管腳名稱

管腳號

I/O

描述

DC 特性

備注

PWRKEY

132

模塊開關機按鍵

內部 VBAT 上拉，低電平有效(外部不能

接上拉)

KPCOL0

124

按鍵列

VILmax=0.63V VIHmin=1.17V

不用則需要懸空不需要外加上拉

COL0 短路到 GND 時，可以進入強制下載模式,不能作為 GPIO 使

用

KPCOL1

125

按鍵列

VILmax=0.63V VIHmin=1.17V

不用則需要懸空不需要外加上拉

可以作為 GPIO 使用

KPROW0

126

按鍵行

VOLmax=0.45V

VOHmin=1.35V

不用則需要懸空

可以作為 GPIO 使用

KPROW1

127

按鍵行

VOLmax=0.45V

VOHmin=1.35V

不用則需要懸空

可以作為 GPIO 使用

SENSOR_I2C 接口
管腳名稱	管腳號	I/O	描述		DC 特性	備注
SCL0	93	OD	外部傳感器	I2C0 時鐘		1.8V 電源域，內部有上拉，用于 CTP。
SDA0	92	OD	外部傳感器	I2C0 數據
SCL1	G2	OD	外部傳感器	I2C1 時鐘		1.8V 電源域，內部有上拉，用于 MEMS Sensor。
SDA1	G1	OD	外部傳感器	I2C1 數據
SCL2	21	OD	外部傳感器	I2C2 時鐘		1.8V 電源域，內部有上拉，用于攝像頭。
SDA2	22	OD	外部傳感器	I2C2 數據
SCL3	A2	OD	外部傳感器	I2C3 時鐘		1.8V 電源域，內部有上拉，用于 NFC 等。
SDA3	A3	OD	外部傳感器	I2C3 數據
SCL4	33	OD	外部傳感器	I2C4 時鐘		1.8V 電源域，內部有

SDA4	34	OD	外部傳感器	I2C4 數據	上拉，用于后副攝像頭。
SCL6	94	OD	外部傳感器	I2C4 時鐘	1.8V 電源域，內部有上拉，用于后副攝像頭。
SDA6	95	OD	外部傳感器	I2C4 數據
SCL8	171	OD	外部傳感器	I2C4 時鐘	1.8V 電源域，內部有上拉，用于后副攝像頭。

ADC 接口
管腳名稱	管腳號	I/O	描述	DC 特性	備注
ADC_IN3	77	AI	通用 ADC 檢測		最高輸入電壓 1.45V
ADC_IN4	A33	AI	通用 ADC 檢測		最高輸入電壓 1.45V
ADC_IN5	A32	AI	通用 ADC 檢測		最高輸入電壓 1.45V
ADC_IN6	B29	AI	通用 ADC 檢測		最高輸入電壓 1.45V

管腳名稱	管腳號	I/O	描述	DC 特性	備注
ANT0	96	IO	RF 天線接口	50 歐姆特性阻抗	PRX_LB+PRX_MHB
ANT1	107	IO	RF 天線接口	50 歐姆特性阻抗	DRX_LMHB
ANT2	55	IO	RF 天線接口	50 歐姆特性阻抗	MIMO_MHB+MIMO_UHBCB
ANT4	49	IO	RF 天線接口	50 歐姆特性阻抗	MIMO_UHBCB
ANT5	65	IO	RF 天線接口	50 歐姆特性阻抗	PRX_N41+DRX_UHBCB
ANT6	60	IO	RF 天線接口	50 歐姆特性阻抗	PRX_UHBCB
WCN_BT_ANT	135	IO	WIFI、BT 二合一天線接口	50 歐姆特性阻抗	WIFI/GPS/BT
GPS_ANT	140	IO	WIFI/BT 天線接口	50 歐姆特性阻抗	WIFI/BT

管腳名稱	管腳號	I/O	描述	DC特性	備注
VIBR_PMU	N6	PO	馬達驅動	接馬達正極 IOmax=200mA 2.7/2.8/3.0/3.3V
ISINK1	C1	OD	恒流 LED 驅動	開漏驅動 LED
ISINK2	B3	OD	恒流 LED 驅動	開漏驅動 LED
ISINK3	B2	OD	恒流 LED 驅動	開漏驅動 LED,可以作為預充指示 LED 驅動
FLASH_LED1 FLASH_LED2	E2 E1	PO PO	閃光燈驅動閃光燈驅動	單通道最大電流 1.5A，雙通道最大電流 2.5A 。手電筒模式37.5mA-400mA。

具體的一些 GPIO 詳細說明如我們提供的另一個附件:

《MT6853_GPIO_Formal_Application_Spec_V1.0.xlsx》

5.物理尺寸

模塊的機械尺寸，所有的尺寸單位為毫米。

圖片關鍵詞

MT6853 俯視圖尺寸

MT6853 建議 Layout PCB 焊盤和管腳分布（Top View）

圖片關鍵詞 XY6853A 5G AI智能模塊硬件設計手冊_V1.0.pdf

請直接聯系劉先生，電話微信同號：18688981861
